性能特点

• 全电量测量

• 内置4路继电器，可设置成直接启动方式、正反启动方式、星/三角启动两继电器方式、自耦变压器启动两继电器模式、双速电机启动模式、断路器直接启动模式和保护方式

• 保护功能齐全，每种保护功能可实现保护的投退、报警或跳闸

• *大保存*近99条带时标故障记录

• 可编程模拟量输出功能，标准RS-485通讯接口

• 模块化设计，体积小，结构灵活；与标准80型尺寸相同

• 可以测量电压、电流、温度和频率信号为保护提供更多依据

• 超宽范围工作电源AC85-265V

技术指标

显示

笔段LCD显示/点阵LCD全中文显示

测量精度

精度 0.5级

信号输入

电机额定电压 AC380V AC660V
额定电流 0.5-820A
温度（选配） -40℃~+80℃
漏电流 （选配） 0~1A
功耗 ＜5 VA
频率 50/60Hz

辅助电源

AC/DC 85~265V

功能模块

通讯接口 支持1路RS-485通讯，Modbus-RTU协议
变送输出 支持1路模拟量输出：4~20mA（选配）
开关量输出 ESS401 4入3出，ESS403 7入4出
继电器触点容量 5A/250VAC ，5A/30VDC(常开触点)

产品标准

GB/T 14048.1 低电压开关设备和控制设备总则
GB/T 14048.4 低压开关设备和控制设备 低压机电式接触器和电动机起动器
JB/T 10613-2006 数字式电动机综合保护装置通用技术条件
JB/T 10736-2007 低压电动机保护器

环 境

工作温度 -20℃~+60℃
存储温度 -40℃~+80℃
相对湿度 ≤93%RH
海拔 不超过3000米
大气条件 使用地点不允许有易爆介质，以及含有腐
蚀金属和破坏绝缘的气体和导电介质

安 全

绝缘电阻 ≥100MΩ
交流耐压 AC2KV/min

电气试验

静电放电 严酷等级III级
浪涌冲击 严酷等级III级
耐压特性 电源/输入输出两两之间 AC2kV/1min

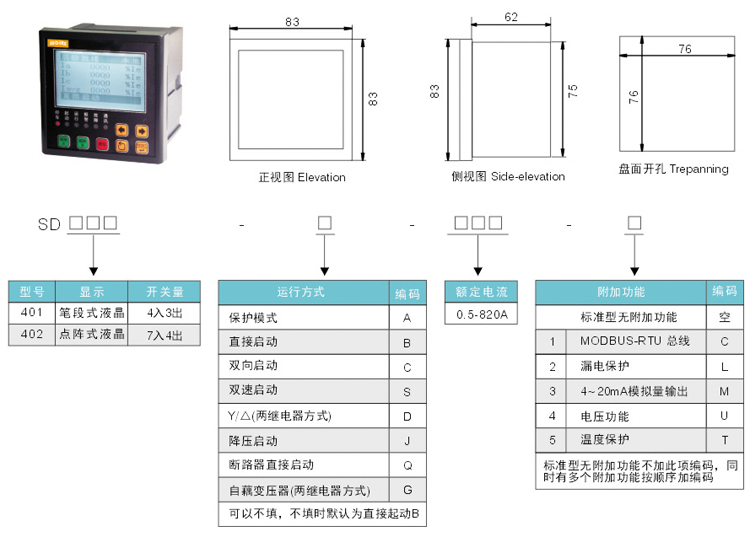

外形尺寸（mm)

面框尺寸 83×83
开孔尺寸 76×76

规格型号

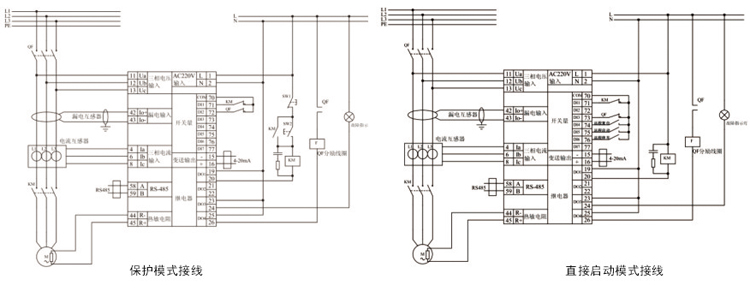

接线方式

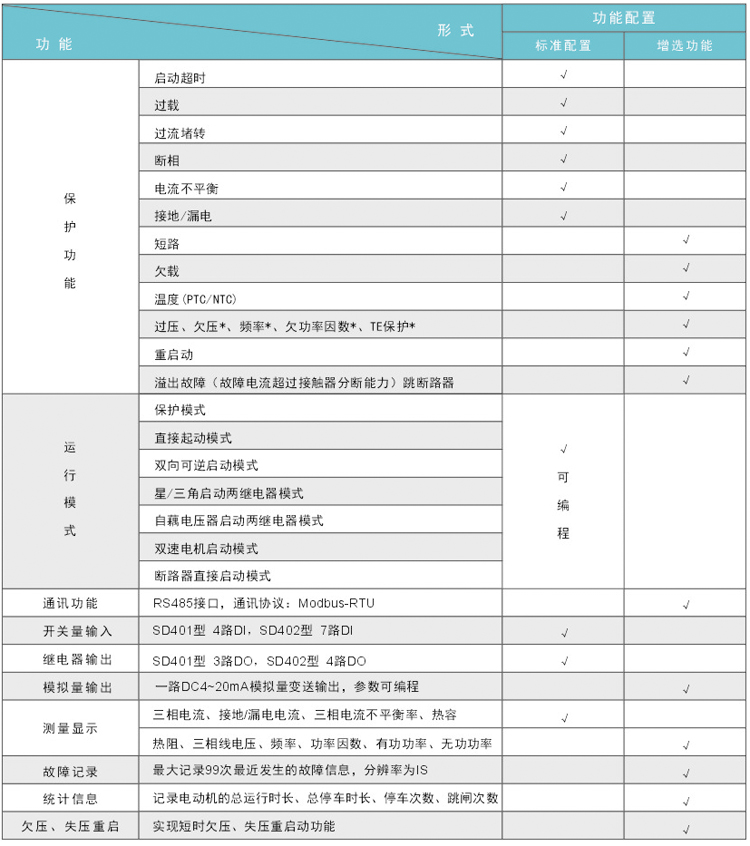

功能配置
